ایکس ری چمدانی یا به بیانی دیگر ایکس ری فرودگاهی از جمله تجهیزات بازرسی جهت مشاهده درون بسته هایی با ابعاد متوسط می‌باشد.
از آنجایی که بیشتر این دستگاه ها در پایانه های مسافربری و فرودگاه ها برای اسکن چمدان مسافران مورد استفاده قرار می‌گیرند ، به آنها ایکس ری فرودگاهی یا چمدانی می‌گویند.
البته ایکس ری فرودگاهی انواع دیگری از ایکس ری ها که برای اسکن بار استفاده می‌شود را نیز شامل می‌شود.
این ابزار بازرسی برای انجام فرایند بازرسی مرسولات و چمدان‌ها، از تکنولوژی اشعه ایکس استفاده می کند.
بنابراین بهتر است ابتدا مختصری به این تکنولوژی پرکاربرد بپردازیم:
پرتوهای پرقدرت ایکس می‌توانند از اشیاء و مواد تشکیل دهنده آنها عبور کنند.
البته موادی مثل سرب هم هستند که برای اشعه X غیر قابل نفوذ هستند.
پرتوها بعد از عبور از اشیاء به دتکتورها که حسگرهای مخصوص اندازه گیری شدت تابش هستند، میرسند.
دتکتورها هم داده های حاصل از شدت پرتوهای دریافتی را به نرم افزار دستگاه ، متصل میکند.
حالا نوبت نرم افزار است تا این داده ها را با استفاده از الگوریتم های پیچیده خود، تجزیه و تحلیل کند.
حاصل این پردازش معمولا تصویری از محتویات درون بسته ها است که ماهیت اشیاء و مواد درون آنها را مشخص میکند.
لازم به ذکر است به این نکته اشاره کنیم که اشعه های X ، علاوه بر بازرسی در زمینه های بسیار دیگری مانند پزشکی و صنایع هم کاربرد دارد.
در ادامه به بررسی یک دستگاه ایکس ری چمدانی خواهیم پرداخت:
این دستگاه در گروه تجهیزات بازرسی دسته بندی می‌شود که هدف استفاده از آن شناسایی مخاطرات احتمالی است.
مواردی مانند شناسایی انواع سلاح سرد و گرم ، مواد مخدر یا منفجره و دیگر اشیاء یا موادی که ممکن است امنیت را خدشه دار کند.
با کمک این دستگاه می‌توان درون بسته هایی با ابعاد کوچک یا متوسط مانند چمدان های مسافران یک پرواز را بدون بازکردن درب آنها مشاهده نمود و موارد فوق را تشخیص داد.
از آنجایی که امنیت پرواز بسیار پر اهمیت است، معمولا باید تمام مرسولات ورودی به هواپیما تحت نظارت قرار گیرد.
لذا از این دستگاه در بازرسی وسایل و چمدان‌های کادر پرواز هم می‌توان کمک گرفت.
همچنین در حین پرواز به مسافران، مواد غذایی داده خواهد شد که می‌توان از یک ایکس ری چمدانی استفاده کرد تا از جا‌به‌جایی موارد پرخطر مانند چاقو در بین پک‌ها اطمینان حاصل کرد.
البته تنها کاربرد این ابزار حرفه‌ای به فرودگاه‌ها ختم نمی‌شود و بسیاری از سازمان‌ها و صنایع نیز خواهان استفاده از این دستگاه جهت افزایش ضریب امنیت یا پیش گیری از سرقت هستند.
برای آشنایی بیشتر با این ابزار بازرسی ، به بررسی اجزای تشکیل یک ایکس ری فرودگاهی خواهیم پرداخت:
در اینجا مهم ترین قسمت های یک ایکس ری فرودگاهی که در هنگام انتخاب باید به آنها توجه کرد را برایتان آورده ایم:
هر یک از موارد فوق در عملکرد دستگاه و یا در بهداشت پرتو و حفاظت از سلامت اپراتور در هنگام استفاده تاثیر گذار است.
بنابراین اطلاع از این موارد می‌تواند شما را در انتخاب یک ایکس ری مناسب برای اسکن چمدان و دیگر موارد مشابه، کمک کند.
انجام فرایند اسکن بسته‌ها در تونل اسکن انجام می‌پذیرد.
ابعاد دهانه ورودی تونل بسیار پراهمیت است چرا که شما می‌توانید تنها بسته هایی را اسکن کنید که امکان عبور از این دهانه را داشته باشند.
دهانه تونل ایکس ری های چمدانی معمولا 60 سانتی متر عرض و 40 سانتی متر ارتفاع دارند که به اصطلاح به آنها ایکس ری 6040 گفته می شود.
ایکس ری های دیگری با دهانه های بزرگ یا کوچکتر هم وجود دارند که کاربری های متفاوتی را شامل می‌شوند.
مثلا از دهانه های بزرگتر مانند 100100 یا 180180 برای بررسی محتویات مرسولات بزرکتر یا همان بار استفاده می‌شود و به همین دلیل هم به آنها ایکی ری بار گفته می‌شود.
دهانه های کوچکتر هم برای مواردی مانند استفاده در اتاق امانات بانک کاربرد دارد که دهانه 5030 از این دسته می‌باشد.
تونل دستگاه برای جلوگیری از خروج پرتوهای ایکس با لایه ای از سرب پوشیده شده تا از نشت اشعه جلوگیری شود.
سرب برای اشعه‌های پر قدرت X غیر قابل نفوذ است و از خروج آنها که ممکن است سلامت افراد را با خطر مواجه کند، جلوگیری می‌نماید.
منبع یا چشمه پرتو با استفاده از انرژی الکتریکی، پرتوهای ایکس را تولید و اشیاء درون تونل صاتع میکند.
اشعه هایی که باید از بسته و اشیاء درون آن عبور کرده و به حسگرهای مخصوص برسند.
میزان قدرت تابش منبع با KV مشخص می‌شود که باید متناسب بایکی از بهترین برندهای منبع پرتو در دنیا spell man تولید ایالت متحده باشد.
پرتوهای ایکس پس از عبور از اشیاء درون بسته ها به این دتکتورها میرسند.
این دتکتورها در زاویه مقابل منبع در تونل معمولا به شکل L نصب شده اند.
آنها شدت پرتوها را اندازه گرفته و داده ها را برای بررسی به نرم افزار متصل می‌کنند.
Senctecz از بهترین برند دتکتور در دنیا است که در انگلستان تولید می‌گردد.
در ادامه پایش همه چیز درباره ایکس ری چمدانی موارد زیر را مطاله می‌کنید:
برای مطالعه این موارد و کسب آگاهی بیشتر درباره ایکس ری چمدانی شما را به مطالعه ادامه این مقاله دعوت می‌نماییم …
محصول پیشنهادی برای شما
کانوایر (convayer) یا همان نوار نقاله وظیفه اتصال چمدان ها به درون تونل جهت انجام فرایند بازرسی را دارد.
کانوایرها معمولا از نوار لاستیکی با مقاومت بالایی ساخته شده که حول قلطک های استیل قرار گرفته و با استفاده از موتور الکتریکی به حرکت در می آید.
در ایکس ری های فرودگاهی باید کانوایر بتواند حداقل 120 کیلوگرم وزن را تحمل کند تا مشکلی برای حمل چمدان ها نداشته باشد.
دستگاه هایی مانند Xpro 6040 هم هستند که می‌توانند تا 200 کیلوگرم وزن را با سرعت2/0 متر بر ثانیه جا به جا کنند.
مدخل های ورودی و خروجی تونل با پرده های رشته رشته مخصوصی پوشیده شده است که در آنها از سرب استفاده شده.
این پرده ها وظیفه جلوگیری از خروج پرتوهای ایکس از دهانه تونل را به عهده دارند.
از آنجایی که پرتوهای X می‌توانند سلامت افراد را به خطر بیندازند، سلامت این پرده ها بسیار مهم است.
بنابراین باید این مورد همواره در سرویس های دوره ای مورد توجه قرار گیرد.
نرم افزار بعد از دریافت داده های دتکتورها، آنها را تجزیه و تحلیل میکند وبر اساس عدد اتمی مواد و شکل ظاهری اشیاء را تشخیص می‌دهد.

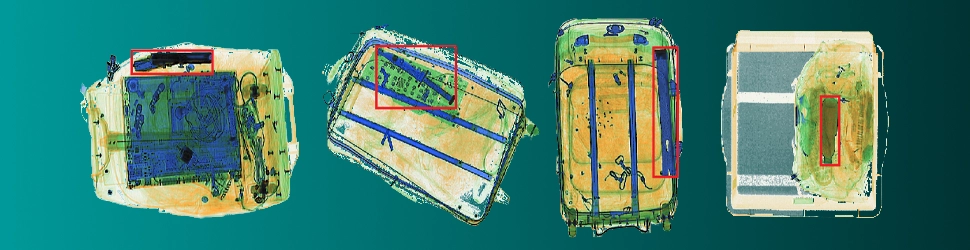

حاصل تجزیه و تحلیل نرم افزار، تصویری رنگی از محتویات درون بسته ها است.
اپراتور بر اساس شکل ظاهری و رنگ آنها می‌تواند ماهیت اشیاء را شناسایی کند.
هر رنگ در تصویر بیانگر گروهی از مواد هستند، این رنگ ها عبارتند از : آبی، نارنجی، سبز. رنگ مشکی هم بیانگر موادی است که پرتو ایکس نتوانسته از آنها عبور کند.
نرم افزار دستگاه ایکس ری معمولا دارای هوش مصنوعی جهت تشخیص موارد پر خطر مانند سلاح یا مواد مخدر و منفجره است.
البته درصد خطای تشخیص نرم افزار در برندهای مختلف یکسان نیست.
با کمک هوش مصنوعی نرم افزار می‌توانید سریع تر و دقیق تر موارد فوق را حدس زد.
با کمک ایکس ری فرودگاهی می‌توان مواردی از جمله آنچه در ادامه برایتان می آوریم را شناسایی کرد:
همان طور که اشاره شد پرتوهای X می‌توانند برای سلامت استفاده کنندگان مشکلات جدی ایجاد کنند.
بنابراین توجه به اصول بهداشت پرتو بسیار مهم است که در این خصوص به نکاتی در زیر اشاره می‌نماییم:
این کار با استفاده از دزیمترهای مخصوص انجام می‌شود و بهتر است نتیجه را در پرونده دستگاه نگهداری کنید.
ایکس ری چمدانی یا همان فرودگاهی یک ابزار بازرسی جهت مشاهده محتویات درون بسته ها و چمدان است.
در این دستگاه از تکنولوژی اشعه ایکس استفاده شده است.
دهانه ورودی تونل اسکن این دستگاه معمولا 60 سانتی متر عرض و 40 سانتی متر ارتفاع دارد.
نوار نقاله یا همان کانوایر باید بتواند حداقل یک شئ 120 کیلوگرمی را جابه جا و به درون تونل هدایت کند.
دهانه تونل با پرده ای مخصوص پوشانده شده که اطمینان از سلامت پرده ها از نظر بهداشت پرتو بسیار پراهمیت است.
توجه به نکات بهداشت پرتو و آموزش صحیح استفاده از دستگاه ، در حفظ سلامت اپراتور و عدم آلودگی به اشعه X ، می‌تواند نقش مستقیم داشته باشد.
مهم است به برند دستگاه و شرکت ارائه دهنده توجه شود چرا که ایکس ری ها معمولا دستگاه های گران قیمتی هستند.
